一、工程概述
本工程位于吉林省辉南县境内。
二、工程总体布置及结构型式
(一)工程总体布置
本工程取水水源为小椅山水库，取水口设在水库坝下发电站引水干管。输水管线沿途合理绕开建筑物、水泡沼泽地等区域，基本沿三统河铺设至现有辉南净水厂。
(二)主要建筑物
1.取水口
引水口位于小椅山水库坝体右侧输水洞末端桩号输0+090.06处，在洞顶部开凿直径1.3米的圆洞，安装直径0.8的防腐钢管，并对取水口采取整体外包钢筋砼进行封闭。

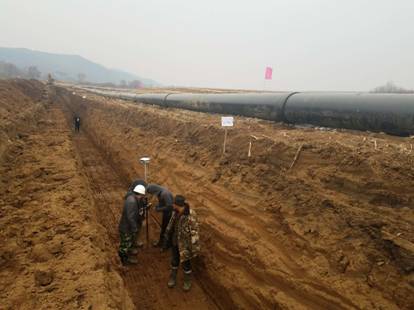

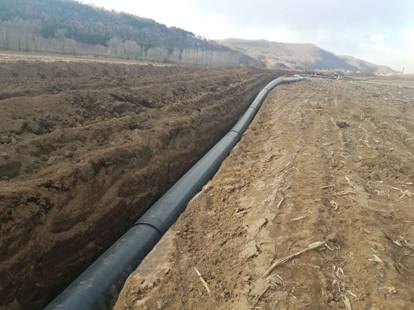

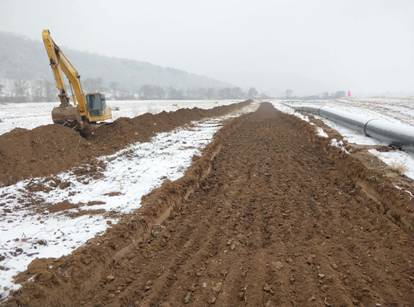

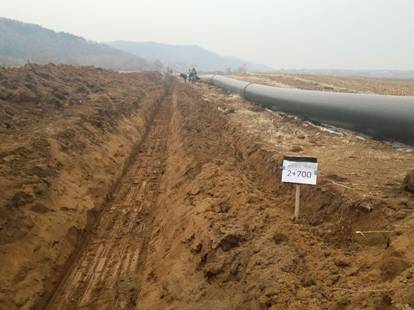

2.输水管线
输水管线全长9.2公里，设计引水流量0.32立方米/秒。管道主管材大多采用单根直径0.8米的超高分子量聚乙烯管，壁厚33毫米，直埋法施工，埋深不小于1.45米。其中桩号0+817～1+642、4+227～6+907两个区域，管线在L墙中铺设，采用直径0.8米的保温钢塑复合管，壁厚为12毫米，保温层不低于50mm。输水管线在桩号5+178.4穿过齐家堡电灌站、在桩号6+442.0处穿过前程庙电灌站，施工时拆除，施工后再复建。管线沿途穿过103省道，采用顶管法施工，套管采用直径1.5米的钢筋砼企口管；与三统河交叉五次，较大冲沟11条，采用直埋法施工，河底及冲沟底（边坡）采用平铺高镀锌铁丝石笼防护。
桩号0+817～1+642、4+227～6+907区间输水管线，紧邻陡峭山体，采用L型钢筋砼挡墙进行防护。
